SELEZIONE INTECNO PAVIMENTI SOPRAELEVATI
I pavimenti tecnici sopraelevati, detti anche flottanti o galleggianti, sono sistemi modulari che consentono di creare uno spazio vuoto, o intercapedine, tra il piano di calpestio e il solaio sottostante. Questo vano serve per alloggiare con facilità cavi, tubazioni e impianti, nascondendoli alla vista e rendendoli facilmente ispezionabili.
Un pavimento sopraelevato è costituito da pochi elementi essenziali che, una volta assemblati a secco, creano una struttura solida e funzionale.
Pannelli: Sono le lastre di finitura, di solito di forma quadrata (spesso 60x60 cm), che vengono posate a secco sulla struttura portante. Possono essere realizzati in diversi materiali, come truciolato, solfato di calcio, materiale composito e rifiniti con gres porcellanato, legno, laminato, p.v.c., pietra o altri rivestimenti.
Struttura portante: Consiste in una rete di colonnine verticali (piedini), fissate al massetto sottostante. L'altezza di questi supporti è regolabile, permettendo di compensare eventuali dislivelli e di scegliere l'ampiezza dell'intercapedine.
Traverse: Elementi orizzontali che collegano e stabilizzano le colonnine, creando un reticolo di supporto su cui poggiano i pannelli.
Pannelli: Sono le lastre di finitura, di solito di forma quadrata (spesso 60x60 cm), che vengono posate a secco sulla struttura portante. Possono essere realizzati in diversi materiali, come truciolato, solfato di calcio, materiale composito e rifiniti con gres porcellanato, legno, laminato, p.v.c., pietra o altri rivestimenti.
Struttura portante: Consiste in una rete di colonnine verticali (piedini), fissate al massetto sottostante. L'altezza di questi supporti è regolabile, permettendo di compensare eventuali dislivelli e di scegliere l'ampiezza dell'intercapedine.
Traverse: Elementi orizzontali che collegano e stabilizzano le colonnine, creando un reticolo di supporto su cui poggiano i pannelli.
Questa soluzione offre numerosi benefici, soprattutto in ambienti commerciali e uffici moderni.
Massima flessibilità: Permette di gestire il cablaggio elettrico, informatico e idraulico in modo ordinato e nascosto. La configurazione degli spazi può essere modificata in qualsiasi momento, spostando prese e attacchi in base alle nuove necessità.
Ispezionabilità: Ogni pannello può essere rimosso singolarmente grazie a una ventosa, consentendo un accesso rapido e facile all'intercapedine per manutenzioni o modifiche agli impianti, senza dover demolire nulla.
Tempi rapidi di installazione: Poiché i pannelli si posano a secco, il pavimento è calpestabile subito dopo la posa, riducendo i tempi di lavoro e i disagi.
Isolamento: L'intercapedine tra il pavimento e il solaio migliora l'isolamento acustico e termico dell'ambiente.
Versatilità: Si adatta a diversi contesti, dagli uffici ai data center e agli spazi esterni, con pannelli progettati per alte prestazioni e carichi elevati.
Massima flessibilità: Permette di gestire il cablaggio elettrico, informatico e idraulico in modo ordinato e nascosto. La configurazione degli spazi può essere modificata in qualsiasi momento, spostando prese e attacchi in base alle nuove necessità.
Ispezionabilità: Ogni pannello può essere rimosso singolarmente grazie a una ventosa, consentendo un accesso rapido e facile all'intercapedine per manutenzioni o modifiche agli impianti, senza dover demolire nulla.
Tempi rapidi di installazione: Poiché i pannelli si posano a secco, il pavimento è calpestabile subito dopo la posa, riducendo i tempi di lavoro e i disagi.
Isolamento: L'intercapedine tra il pavimento e il solaio migliora l'isolamento acustico e termico dell'ambiente.
Versatilità: Si adatta a diversi contesti, dagli uffici ai data center e agli spazi esterni, con pannelli progettati per alte prestazioni e carichi elevati.
I pavimenti tecnici sono una scelta comune in una vasta gamma di edifici:
Uffici: Permettono di riorganizzare agevolmente la disposizione delle postazioni di lavoro e dei cavi.
Data center: Le elevate prestazioni e la possibilità di convogliare l'aria condizionata dall'intercapedine li rendono ideali per le sale server.
Spazi commerciali: Offrono la flessibilità necessaria per modificare la disposizione degli arredi e delle attrezzature.
Spazi esterni: Con lastre in gres porcellanato di maggiore spessore, si utilizzano anche per terrazze, balconi e camminamenti all'aperto.
Uffici: Permettono di riorganizzare agevolmente la disposizione delle postazioni di lavoro e dei cavi.
Data center: Le elevate prestazioni e la possibilità di convogliare l'aria condizionata dall'intercapedine li rendono ideali per le sale server.
Spazi commerciali: Offrono la flessibilità necessaria per modificare la disposizione degli arredi e delle attrezzature.
Spazi esterni: Con lastre in gres porcellanato di maggiore spessore, si utilizzano anche per terrazze, balconi e camminamenti all'aperto.
Tipologia Pannelli
La tipologia dei pannelli è fondamentale perché determina prestazioni, resistenza, stabilità e destinazione d’uso del pavimento sopraelevato. A seconda del materiale e della struttura del pannello possono variare la portata ai carichi, la resistenza all’umidità e al fuoco, l’isolamento acustico, la durata nel tempo e la possibilità di utilizzare il pavimento in ambienti specifici.
Per questo la scelta deve essere effettuata in funzione dell’uso dell’ambiente, dei carichi previsti, delle condizioni del sottofondo e delle esigenze progettuali, valutando sempre il sistema nel suo complesso.
Per questo la scelta deve essere effettuata in funzione dell’uso dell’ambiente, dei carichi previsti, delle condizioni del sottofondo e delle esigenze progettuali, valutando sempre il sistema nel suo complesso.

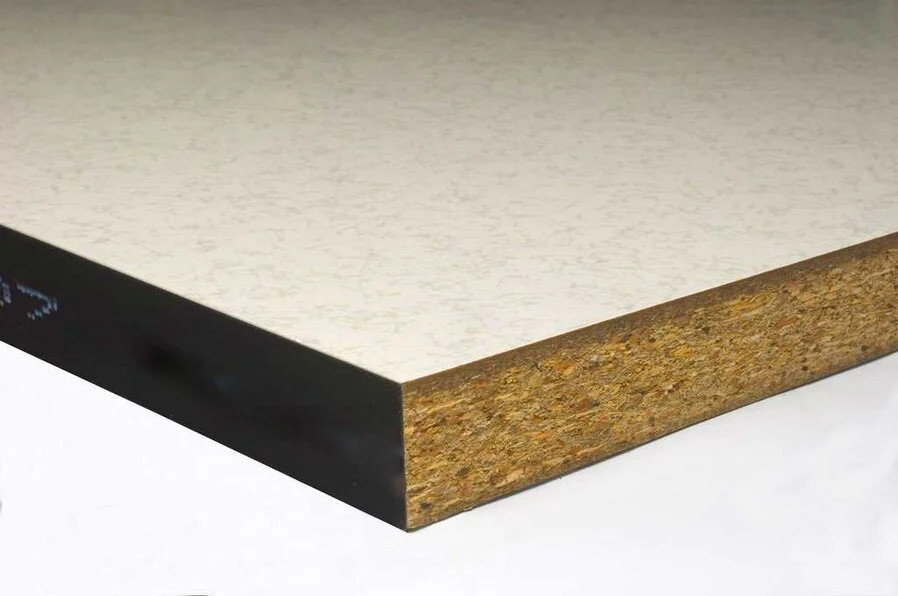

Pannello in truciolato di legno (600x600x38 mm standard). Indicato per finiture laminate o resilienti. Ambiente d'impiego: interni non umidi.
Pannello realizzato in truciolato di legno ad alta densità, ottenuto da particelle lignee legate con resine termoindurenti. Lo spessore standard è di 38 mm, disponibile anche nella versione 30 mm su richiesta. Ideale in abbinamento a finiture in laminato o materiali resilienti, questo pannello è progettato per ambienti interni asciutti, privi di umidità. Per garantire la durata e le prestazioni nel tempo, è consigliato evitare l’uso eccessivo di acqua nelle operazioni di pulizia e manutenzione del pavimento sopraelevato.
Pannello realizzato in truciolato di legno ad alta densità, ottenuto da particelle lignee legate con resine termoindurenti. Lo spessore standard è di 38 mm, disponibile anche nella versione 30 mm su richiesta. Ideale in abbinamento a finiture in laminato o materiali resilienti, questo pannello è progettato per ambienti interni asciutti, privi di umidità. Per garantire la durata e le prestazioni nel tempo, è consigliato evitare l’uso eccessivo di acqua nelle operazioni di pulizia e manutenzione del pavimento sopraelevato.

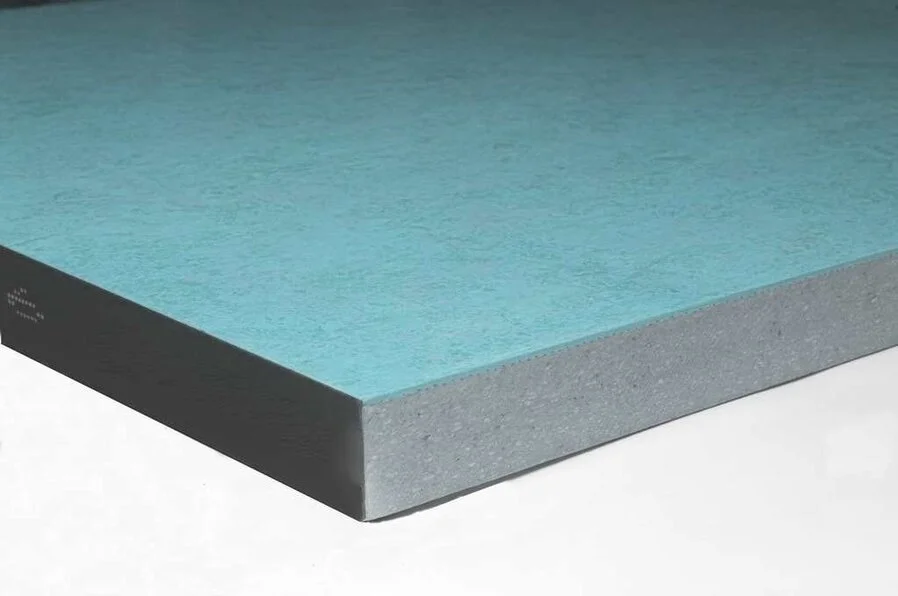

Pannello in solfato di calcio (600x600x30 mm oppure 600x600x34)
Pannello modulare in solfato di calcio ad alta densità, rinforzato con fibre minerali per garantire eccellenti prestazioni meccaniche, stabilità dimensionale e resistenza al fuoco. Disponibile in diversi spessori, è ideale per finiture in gres porcellanato o materiali rigidi, offrendo ottime caratteristiche di isolamento acustico.
Particolarmente adatto per ambienti direzionali, commerciali e tecnologici che richiedono robustezza, precisione di posa, resistenza al fuoco e isolamento acustico.
Disponibile anche nella versione ZERO30: Pannello in solfato di calcio, ideale per finiture autoposanti, disponibile anche con un'ottima reazione al fuoco (Classe A1).
Pannello modulare in solfato di calcio ad alta densità, rinforzato con fibre minerali per garantire eccellenti prestazioni meccaniche, stabilità dimensionale e resistenza al fuoco. Disponibile in diversi spessori, è ideale per finiture in gres porcellanato o materiali rigidi, offrendo ottime caratteristiche di isolamento acustico.
Particolarmente adatto per ambienti direzionali, commerciali e tecnologici che richiedono robustezza, precisione di posa, resistenza al fuoco e isolamento acustico.
Disponibile anche nella versione ZERO30: Pannello in solfato di calcio, ideale per finiture autoposanti, disponibile anche con un'ottima reazione al fuoco (Classe A1).

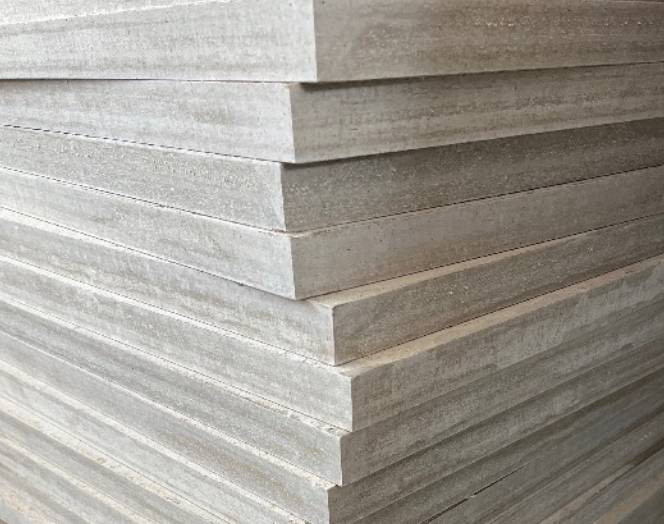

Pannello in solfato di calcio (600x600x30 mm)
Solfato di calcio ad alta densità con fibre di cellulosa, prodotto da un processo di recupero di pannelli usati.
Monostrato, modulare, 600x600 mm. Le parti usurate vengono rimosse e il pannello viene riutilizzato come anima strutturale o per l'applicazione di finiture in gres porcellanato. Contribuisce al raggiungimento del punteggio massimo per la certificazione LEED dell'edificio, grazie all'uso di materiale 100% riciclato.
Solfato di calcio ad alta densità con fibre di cellulosa, prodotto da un processo di recupero di pannelli usati.
Monostrato, modulare, 600x600 mm. Le parti usurate vengono rimosse e il pannello viene riutilizzato come anima strutturale o per l'applicazione di finiture in gres porcellanato. Contribuisce al raggiungimento del punteggio massimo per la certificazione LEED dell'edificio, grazie all'uso di materiale 100% riciclato.
Pannello Composito Ceramico

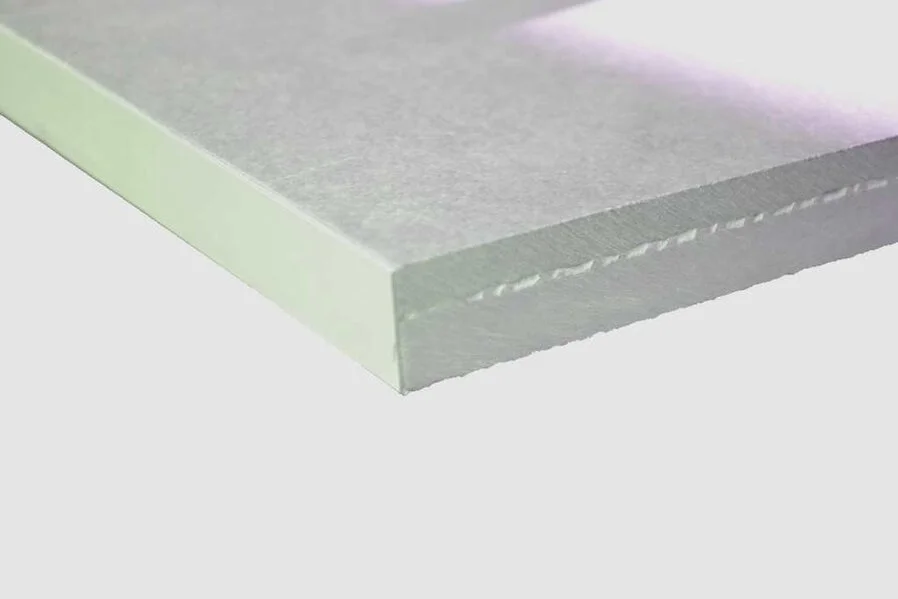

Pannello ceramico (600x600 / 600x1200 mm spessore ridotto mm 25)
Elemento modulare in composito di ceramica tecnica con anima rinforzata, pensato per pavimentazioni sopraelevate a basso spessore.
Il suo profilo compatto lo rende perfetto per interventi di ristrutturazione o ambienti con esigenze di altezza ridotta. Disponibile nella versione indoor che outdoor.
Pannello ceramico (600x600 / 600x1200 mm spessore ridotto mm 25)
Elemento modulare in composito di ceramica tecnica con anima rinforzata, pensato per pavimentazioni sopraelevate a basso spessore.
Il suo profilo compatto lo rende perfetto per interventi di ristrutturazione o ambienti con esigenze di altezza ridotta. Disponibile nella versione indoor che outdoor.
Tipologia Strutture
La struttura di sostegno è un elemento fondamentale perché determina stabilità, portata, altezza del vano tecnico e prestazioni complessive del sistema. La scelta deve tenere conto dei carichi previsti, dell’altezza necessaria per il passaggio degli impianti, della frequenza di utilizzo e della destinazione dell’ambiente.
Le diverse configurazioni, con colonnine e traverse regolabili, permettono di realizzare sistemi adatti sia ad ambienti ordinari come uffici e spazi commerciali, sia a contesti più esigenti come data center, musei e aree sottoposte a carichi elevati. Particolare attenzione va inoltre riservata alla stabilità degli elementi e alle soluzioni di collegamento e guarnizione, che contribuiscono a migliorare isolamento acustico, comportamento alle vibrazioni e comfort del pavimento.
Le diverse configurazioni, con colonnine e traverse regolabili, permettono di realizzare sistemi adatti sia ad ambienti ordinari come uffici e spazi commerciali, sia a contesti più esigenti come data center, musei e aree sottoposte a carichi elevati. Particolare attenzione va inoltre riservata alla stabilità degli elementi e alle soluzioni di collegamento e guarnizione, che contribuiscono a migliorare isolamento acustico, comportamento alle vibrazioni e comfort del pavimento.
Le strutture regolabili consentono di creare un vano tecnico sottostante al pavimento sopraelevato, utile per il passaggio di impianti elettrici, cablaggi, climatizzazione, ecc.
La vasta gamma di tipologie permette di scegliere la struttura più adatta in base a: carico richiesto, altezza del vano, frequenza di uso, presenza di impianti tecnici, e contesto (uffici, data center, spazi commerciali, musei, ecc.).
Le versioni robuste e speciali rendono il sistema adatto anche a contesti molto gravosi o dove è richiesta flessibilità strutturale importante.
L’interfaccia tra colonnine e traverse prevede l’incastro e l’utilizzo di guarnizioni per migliorare la stabilità e l’isolamento acustico o vibrazionale
La vasta gamma di tipologie permette di scegliere la struttura più adatta in base a: carico richiesto, altezza del vano, frequenza di uso, presenza di impianti tecnici, e contesto (uffici, data center, spazi commerciali, musei, ecc.).
Le versioni robuste e speciali rendono il sistema adatto anche a contesti molto gravosi o dove è richiesta flessibilità strutturale importante.
L’interfaccia tra colonnine e traverse prevede l’incastro e l’utilizzo di guarnizioni per migliorare la stabilità e l’isolamento acustico o vibrazionale
Ecco le principali varianti della gamma strutturale, progettate per rispondere a differenti carichi, altezze del vano tecnico e condizioni di utilizzo:
- SSA – Struttura con sole colonnine regolabili in acciaio zincato, senza traverse. Consente di ottenere il massimo spazio libero sotto il pavimento, ideale quando è necessario disporre di un ampio vano tecnico.

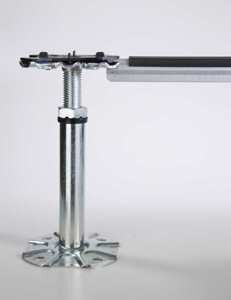

- SST1 – Struttura con colonnine e traverse portanti con profilo omega 21 × 18 mm, spessore circa 1 mm, in acciaio zincato. Indicata per carichi medio-alti e per le applicazioni standard.

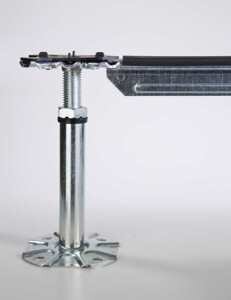

- SST2 – Dotata di traverse maggiorate con profilo omega 21 × 30 mm, offre una maggiore rigidità rispetto alla SST1 ed è indicata per carichi superiori alla media.

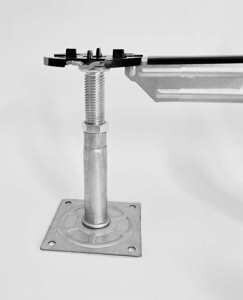

- SST2-P – Evoluzione della SST2 con profilo omega 28 × 38 mm, progettata per portate elevate e condizioni di utilizzo più gravose.

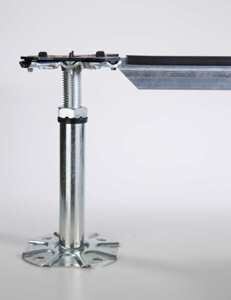

- SST3 – Struttura con colonnine e traverse a sezione quadrata 22 × 22 mm, in acciaio zincato con spessore di 1 mm. Indicata per carichi elevati e applicazioni impegnative.
- SST4 – Soluzione particolarmente robusta con colonnine e traverse tubolari passanti in acciaio zincato, sezione 25 × 50 mm e spessore 1 mm. Pensata per portate molto elevate e applicazioni speciali.
- Struttura Speciale – Progettata per realizzazioni con altezze superiori ai 2 metri, come data center e grandi ambienti tecnici. Prevede colonne e traverse tubolari in acciaio, con reticolo 120 × 120 cm e sottomodulo 60 × 60 cm per l’appoggio dei pannelli.
- Struttura Antisismica SST1D – Specificamente sviluppata per ambienti situati in zone soggette a rischio sismico. Utilizza traverse diagonali in acciaio collegate alle colonnine mediante sistemi avvitati, con incollaggio alla soletta di base per garantire una maggiore continuità e stabilità strutturale.
- SSA – Struttura con sole colonnine regolabili in acciaio zincato, senza traverse. Consente di ottenere il massimo spazio libero sotto il pavimento, ideale quando è necessario disporre di un ampio vano tecnico.
- SST1 – Struttura con colonnine e traverse portanti con profilo omega 21 × 18 mm, spessore circa 1 mm, in acciaio zincato. Indicata per carichi medio-alti e per le applicazioni standard.
- SST2 – Dotata di traverse maggiorate con profilo omega 21 × 30 mm, offre una maggiore rigidità rispetto alla SST1 ed è indicata per carichi superiori alla media.
- SST2-P – Evoluzione della SST2 con profilo omega 28 × 38 mm, progettata per portate elevate e condizioni di utilizzo più gravose.
- SST3 – Struttura con colonnine e traverse a sezione quadrata 22 × 22 mm, in acciaio zincato con spessore di 1 mm. Indicata per carichi elevati e applicazioni impegnative.
- SST4 – Soluzione particolarmente robusta con colonnine e traverse tubolari passanti in acciaio zincato, sezione 25 × 50 mm e spessore 1 mm. Pensata per portate molto elevate e applicazioni speciali.
- Struttura Speciale – Progettata per realizzazioni con altezze superiori ai 2 metri, come data center e grandi ambienti tecnici. Prevede colonne e traverse tubolari in acciaio, con reticolo 120 × 120 cm e sottomodulo 60 × 60 cm per l’appoggio dei pannelli.
- Struttura Antisismica SST1D – Specificamente sviluppata per ambienti situati in zone soggette a rischio sismico. Utilizza traverse diagonali in acciaio collegate alle colonnine mediante sistemi avvitati, con incollaggio alla soletta di base per garantire una maggiore continuità e stabilità strutturale.
